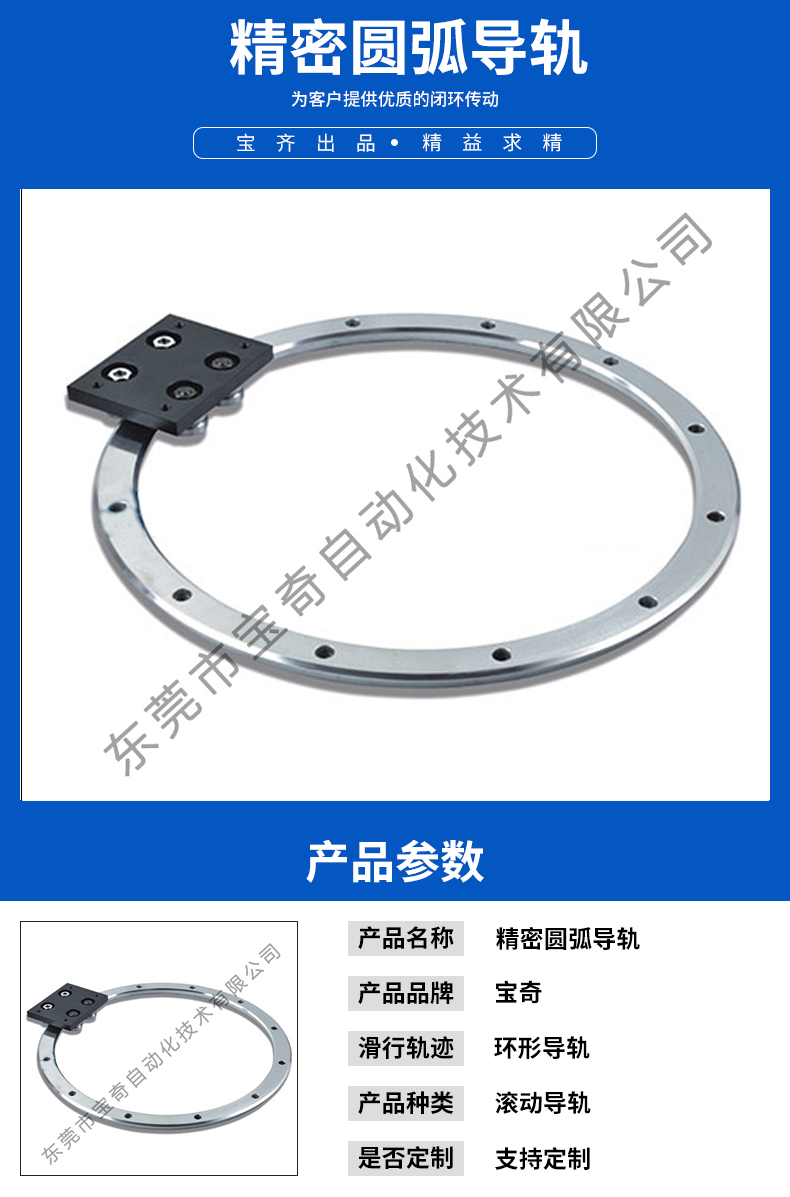

生產廠家直銷精密圓弧導軌 弧形導軌 現貨供應 質量保證
生產廠家直銷精密圓弧導軌 弧形導軌 現貨供應 質量保證
詳情說明 / Details

系列 型號 Di H W PCD-?I H沉頭孔*n Angle-Y Angle-U Angle-I
BQ CC-LC200 200 15 25 200 M6x6 0 15 30
CC-LC255 255 15 25 255 M6x10 4 11.25 22.50
CC-LC300 300 15 25 300 M6x10 4 11.25 22.50
CC-LC351 351 15 25 351 M6x10 4 11.25 22.50
CC-LC400 400 15 25 400 M6x10 4 11.25 22.50
CC-LC468 468 15 25 468 M6x10 4 11.25 22.50
CC-LC500 500 15 25 500 M6x10 3 11.25 22.50
CC-LC600 600 15 25 600 M6x10 3 11.25 22.50
CC-LC700 700 15 25 700 M6x12 3 9.00 18.00
CC-LC800 800 15 25 800 M6x12 3 9.00 15.00
CC-LC1000 1000 15 25 1000 M6x14 2 7.50 15.00

標準閉環傳動選型實例:

型號：OS-SBG-TB-D351-8/10-P6-10-8H
os- SBG351 TB- D300- 8/10- P6- 10- 8H
1 2 3 4 5 6 7 8+9



1

橢圓形：Oval-Shaped(os)
矩  　形： Rectangle(REVC)

4 滑座中心距：D300（300mm） 7 滑座負載：10
2 普通環軌直徑：GG351
靜音環軌直徑： SBG351 		5 定位數/滑座數：N/M 8 切步時間：6=600ms 8-800ms
3 同步帶：OTiming Belt()TB
連接桿： Connect Plate(CP) 		6 運動方向定位精度 0.06mm:P6 9 安裝方式：H=水平臺面

型號 Lo Wo Wi Di D 滑座數 Li<=3000mm 圓軌處滑座數
OS-SBG200-TB-D200 Li+340 450 340 200 200 N Dx(N/2-2)+260 0 or 1
OS-SBG351-TB-D230 Li+340 550 450 351 230 N Dx(N/2-2)+150 0 or 1
OS-SBG468-TB-D230 Li+340 700 600 468 230 N Dx(N/2-2)+150 0 or 1 or 2

型號 Li<=3000mm Lo Wi Wo D 滑座數 圓軌滑座數
REC-SBG351-TB-D230 客需 Li+400 (SxN)/2-425-Li Wi+400 230 N 0 or 1
REC-SBG468-TB-D230 客需 Li+400 (SxN)/2-425-Li Wi+400 230 N 0 or 1
